产品概述：

WHWS(P)系列污水提升设备是专门处理无法依靠自身重力排至市政排污管道的高效节能一体化地下污水解决方案。广泛应用于高档别墅、地铁站、民用建筑、大型工矿等无法依靠污水自身重力的排污场所。本产品具有智能化程度高、占地面积小、密闭的箱体结构无异味散发，安装使用方便等特点广受客户的欢迎。我公司根据客户的需求分别设计WHWP不锈钢型污水提升设备和WHWS工程塑料型污水提升设备。

使用条件：

·采用PLC（可编程控制器）控制技术

1、大大增强和提高了控制系统及设备运行的稳定性和可靠性，完全实现无人操作运行；

2、实现双泵交替运行、低液位停泵、高液位启动水泵等功能、还可进行水泵故障，断相和相序错误保护、运行故障等警报；

·智能化修复故障、多点报警指示

1、当出现地下室污水量异常、超大杂物堵塞主管路、设备坑积水和动力电源相错相等异常情况时，控制系统可检测识别，并转入异常情况，自动修复运行状态，只有在不能自我修复后自动报警指示。

2、单泵自动运行状态——单泵故障自动切换

水泵故障时，程序会自动将设备转入“单泵自动运行状态”；当水泵修复、热保护复位后，系统会自动恢复“双泵自动交替运行”的状态；

3、当地下室设备积水坑出现积水或电源缺相相错相等异常情况时，控制系统可检测识别，并转入异常情况自动报警指示；

4、设备可实现现场自动、手动控制转换

设备可配置不锈钢电子液位传感器。液位传感器设有“起泵液位”、“停泵液位”两个水设备可配置不锈钢电子液位传感器具有耐腐蚀、动作可靠、灵敏度高、寿命长、安装简单、不易磨损腐蚀的优点。通过电极感应反馈的信号，准确的控制2台水泵交替运行，避免了由于缠绕、遮挡等原因造成控制失误而导致污水外溢等情况发生。

·实现远程监视操作

可通过BAS数据线，将用户要求的设备运行状态的各类信号传递到监控室，使值班人员足不出户在监视屏上直观了解和操作设备运行状态；用户也可将设备运行状态通过互联网同步显示在总控制室计算机上，使售后服务人员准确判断各类异常情况，指导用户及时维护，为用户提供全方位的技术支持和服务，极大降低了设备的管理成本。

结构特征和工作原理：

带地下室的高层生活建筑的生活污水排放；

地下商场、餐厅、浴室等商业服务性场所的污水排放；

地铁、地下过街通道等的污水排放；

人防工程的污水排放；

辅泵:

1、特征

在污水提升设备所在的环境中易出现渗水等情况时，建议客户在污水提升设备旁增加辅泵，以保护设备安全。

2、辅泵选型

辅泵扬程应与主泵扬程一致

当Q主<15m³/h时，Q辅=Q主

当Q主≥15m³/h时，10m³/h≤Q辅≤20m³/h

也可根据用户的实际情况进行选型。

注：带辅泵设备配置污水提升设备专用控制柜。

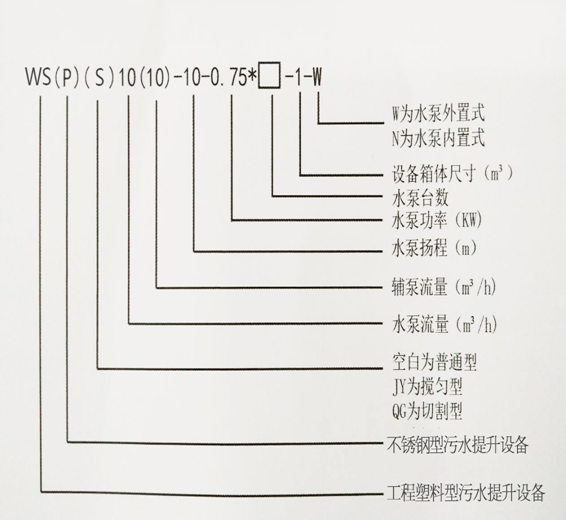

型号意义：

1、内置式安装示意

2、外置式安装示意
