产品概述：

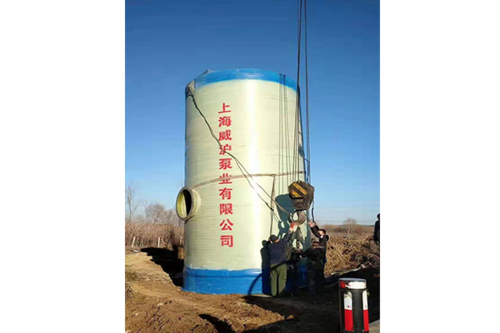

一体化泵站是一款专为解决城市雨水收集和排涝以及城镇污水提升而设计的新型污水处理设备。泵坑设计带有一体化的排放连接。泵站为地埋式、泵站主体由泵站筒、潜水泵、耦合装置、管道、阀门、液位传感器、控制系统、粉碎型格栅和通风系统等部件组成。是一种使用方便，质量可靠，土建工作少，成本较低的新型一体化泵站设备，容积优化是其显著的特征，可以作为中小型混凝土泵站的替代品。

使用条件：

　　1系统设计流程

　　生活污水经过进水管到达提篮格栅，经过初步不间断式过滤，进入污水提升泵房，之后被潜污泵提升至出水管。

　　地埋式提升泵站适用于污水的中途提升。本项目作为住宅小区，结合周边景观环境的要求，具有占地面积小、土建量少、运行费用底，环境影响小等特点。

　　2 控制要求

　　提升泵站利用远程通讯及SCADA监控系统的方式，实现泵站的无人值守的功能。

　　首先，水泵根据液位计采集的连续液位，自动启动停止，轮换运行。

　　再次，冗余高液位控制可确保液位计发生故障时，高液位浮球一旦动作，依次开启水泵，直至水位到低液位浮球，保证整个泵站可靠运行。

最后， 通过远程通讯及SCADA监控系统，实现远距离操作泵站。

结构特征和工作原理：

　　1.提篮格栅的预处理

　　提篮格栅通过对水体的自动不间断过滤，在节省人力物力的情况下，防止污水中的块状垃圾等对潜污泵的损害。

　　2.无堵塞性潜污泵

　　提升泵站潜污泵的配套采用2用1备的方式，潜污泵能在完全淹没的条件下连续和间歇运行，即能保障正常生活用水情况下的节能，又能保障峰值用水带来的流量变化。

　　潜污泵是立式，叶轮为离心式叶轮，采用防缠绕无堵塞设计。能够输送原生的和未经处理的污水，固定湿式安装(潜污泵)，采用自动耦合系统，靠泵机自重沿导杆下滑到达底座，与出水口自动连接并密封。维修时可随时起吊机组，无需维修人员进入泵坑。能够输送原生和未经过滤的污水或污泥(含固率约4%，砂含量一般为300mg/L，最大达1000mg/L)，并会能通过粘性材料、破布、废纸和塑料等而不堵塞。

　　每台泵(离心式潜污泵)需配备耦合接口、耦合底座、不锈钢导轨和引导式吊钩装置或吊链及其他必要的附件，在移动和自动就位时起联结作用。耦合装置能沿着导轨在提升链牵引下从泵坑口到耦合底座间自由滑动，当泵放至最下端时，其耦合接口与耦合底座会能紧密结合，只靠泵自重的压力就能完全密封。泵的整个重量由耦合底座承担，泵体与泵坑会留有一定的距离，不能直接接触。

　　3.蜗壳

　　泵的蜗壳会是整件的灰口铸铁35B 级(DIN 1691，GG25)，为偏心设计，有足够大的平滑流道以通过进入叶轮的颗粒。

　　4.叶轮

　　叶轮是35B等级(DIN1691，GG25)的灰口铸铁材质的。采用防缠绕无堵塞设计。叶轮能够处理固体、纤维、粘稠污泥和其它污水中的杂质。叶轮与涡壳的间隙可以通过一个调节螺栓进行调整。叶轮和轴通过一个经防腐处理的锁紧螺栓固定。并且能够通过100毫米直径的颗粒，叶轮喷涂醇酸聚酯树.

　　5.内循环闭式冷却夹套

　　此冷却系统会包围定子室，消除电机产生的热量。叶轮中的插入式机械密封或小叶轮使得冷却液在冷却夹套中冷却液的循环，冷却液会是对环境无毒害作用的单丙稀乙二醇或其他类似冷却液，冷却液会在闭式冷却系统中形成湍流确保热量的传递，冷却夹套上开有填充孔和排除孔，不接受采用泵送介质冷却系统或充油式电机冷却方式。须提供制造商的彩色样本及制造商盖章说明材料。

　　6.泵轴

　　泵和电机轴会为同一单元，泵轴会是电机轴的延伸，不能采用耦连形式。泵轴的材料会是ASTM-431型或420型不锈钢，不能用镶套不锈钢泵轴来替代。

      7.耦合装置

      污水泵通过导轨自动耦合装置自动耦合压力管道，带有304不锈钢吊链。方便检修。

     8.压力管道

      管道采用不锈钢304材质，配备闸阀、止回阀等辅材。介质通过压力管道排出出水口。

     9.检修平台

      采用玻璃钢材质，方便开闭阀门操作及检修。

     10.通风设备

      消除有害气体，为下井提供安全保障。

     11.控制系统

      采用304不锈钢柜体，耐腐蚀。配备西门子PLC人机界面，具备远程控制功能。运行情况一目了然。

型号意义：
